混凝土路面修補(bǔ)料專門針對(duì)混凝土路面的麻面、空鼓、起皮、脫殼、裂縫、露筋等病害進(jìn)行及時(shí)修補(bǔ)，直接涂抹在病害部位即可，需要有超強(qiáng)的抗壓和粘接強(qiáng)度，可實(shí)現(xiàn)超薄修補(bǔ)，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落現(xiàn)象；凡是混凝土表面病害均適用于本材料。

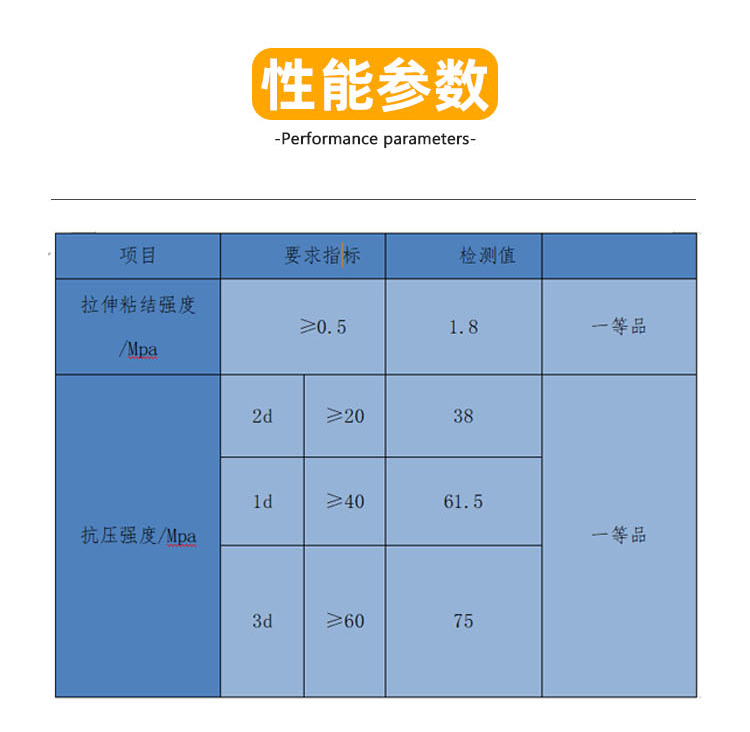

混凝土薄層修補(bǔ)劑優(yōu)異特性：（加水量16%）

 實(shí)用性能

       施工時(shí)無需復(fù)雜的施工機(jī)械和技術(shù)要求，無需長時(shí)間的封閉交通，施工后24小時(shí)可開放交通；無需對(duì)病害部位開挖，可節(jié)省大量的施工費(fèi)、材料費(fèi)和養(yǎng)護(hù)時(shí)間，有效的延緩道路病害的擴(kuò)散和蔓延，延長道路使用壽命；而且修補(bǔ)后與原水泥混凝土路面顏色接近，有較好的美觀度。

 粘接性能

       利用材料本身的粘接能力和表面能原理，修補(bǔ)面與原混凝土反應(yīng)成統(tǒng)一的整體，從而形成很高粘接強(qiáng)度，施工后2小時(shí)的粘接強(qiáng)度可達(dá)到1.6Mka，可與各種病 害部位粘接，粘接能力基本不受厚度影響，可實(shí)現(xiàn)1mm超薄修補(bǔ)，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

 耐久性能

    較快的早期性能體現(xiàn)和較高的早期強(qiáng)度，且后期不衰減，對(duì)很多病害部位可做到一次性根除；材料本身有很強(qiáng)的防水、耐腐蝕和抗紫外線能力，其抗老化能力是原水泥混凝土的5倍以上，性能衰減不會(huì)早于原混凝土，不會(huì)因老化而失去粘接能力和抗壓強(qiáng)度。

 抗壓性能

    修補(bǔ)料固化后有非常強(qiáng)的抗壓和抗折能力，兩小時(shí)的抗壓強(qiáng)度可達(dá)22Mka，后期強(qiáng)度不斷上升，峰值抗壓強(qiáng)度達(dá)100Mpa以上，對(duì)病害部位有很好的補(bǔ)強(qiáng)和支撐作用，修補(bǔ)厚度3mm即可達(dá)到非特殊荷載道路的抗壓要求，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落。

 操作方法：表面處理工序

1、清理：先將起鼓、脫皮、裂縫等部位的松動(dòng)部分剔掉，對(duì)低于3mm的部位、過于平整的部位和有油污的部位要進(jìn)行拉毛處理。拉毛方法用專用拉毛機(jī)或人工用尖錘敲擊均可。

2、清掃：對(duì)底面的浮土等雜物清掃干凈，用高壓水沖刷干凈，沖刷時(shí)應(yīng)將泥漿沖出作業(yè)面并防止回流。

 3、水潤：用水洗刷干凈后，應(yīng)將水保留在作業(yè)面一段時(shí)間，將作業(yè)面充分潤透，直至不再滲水為止。（施工涂抹時(shí)必須保持作業(yè)面是在濕潤狀態(tài)）

基本要求：

1、用量：修補(bǔ)厚度1mm時(shí)，每平方大約用量1kg.

 2、水采用無污染水。

 3、施工厚度3mm以上為宜。

施工條件 ：

1、溫度需在5度以上，雨雪天不能施工。

2、施工人員具備一定水泥混凝土的施工經(jīng)驗(yàn)最佳。

施工機(jī)械：

砂漿攪拌機(jī)或手動(dòng)的攪拌工具（手電鉆改裝），高壓水沖洗設(shè)備，底面清掃工具、海綿或拖布（吸干多余水分用），鐵質(zhì)的攪拌桶兩個(gè)以上，抹子若干個(gè)。

材料調(diào)配：

1、先把水倒入容器內(nèi)在放入道路修補(bǔ)料，將材料與水混合攪拌，加水量在15%（一般情況攪拌好基本是有一點(diǎn)點(diǎn)流動(dòng)性的，客戶可根據(jù)病害情況調(diào)整加水量）。攪拌時(shí)須充分?jǐn)嚢杈鶆?，觀察無干粉和氣泡即可。

2、攪拌均勻后應(yīng)讓材料靜止1分鐘后表面無明水，再重新攪拌一下就可以直接倒在作業(yè)面進(jìn)行涂抹了。根據(jù)作業(yè)面和施工進(jìn)度，每次攪拌的料應(yīng)盡快用完，以防凝固，攪拌的料不應(yīng)超過半小時(shí)。

施工及時(shí)機(jī)：

待修補(bǔ)面充分潤透，表面濕潤但無明水，如果坑洼部位有積水，用海綿或干布將積水吸干后再施工，如果有積水會(huì)破壞材料的換水量從而影響強(qiáng)度；如果有出現(xiàn)表面過干現(xiàn)象，用淋灑的方式再重新濕潤；作業(yè)面保持合適的干濕度有助于粘接和便于施工。
